東京地下鉄断面図の衝撃！複雑怪奇な立体迷宮と最深駅の真相

日頃なにげなく利用している東京の地下鉄。改札をくぐり、階段やエスカレーターを何フロアも下りてホームへ向かう際、「一体どこまで潜るのか」「頭上には何があるのか」と圧倒された経験を持つ人は少なくありません。普段目にする平面の路線図からは窺い知れないものの、ひとたび縦方向の断面に視点を移すと、そこには世界屈指の過密都市が地下に築き上げた、想像を絶する多層ネットワークが広がっています。 土木図面や建設史をもとに地下空間を可視化した3Dモデルや断面図がWeb上で大きな反響を呼び、地形の高低差と入り組む地下鉄トンネルの驚くべき関係性が白日のもとに晒されています。本稿では、複雑怪奇な地下迷宮が誕生した歴史的背景から、最深駅の知られざる実態、そして難工事の現場記録まで、東京の地下構造の真実を徹底的に掘り下げます。

📌 【この記事の重要ポイントまとめ】

• 要点1：東京の地下鉄網は「開通年代の古さ」と「武蔵野台地から東京湾低地への高低差」により、地下1階から地下7階相当（深さ40m超）まで立体的に重なり合う構造を持つ。
• 要点2：最深駅である都営大江戸線六本木駅（地下42.3m）をはじめ、後発路線ほど既存路線や基礎杭、インフラを避けるため大深度地下へと追いやられた歴史がある。
• 要点3：有志による3D可視化データや公式建設史の分析から、大手町・渋谷・霞ケ関などの主要結節点は数ミリ単位のクリアランスで施工された世界最高峰の土木技術の結晶であることが判明している。

【断面図の衝撃】東京地下迷宮なぜできた？複雑怪奇な立体構造の真相

東京の地下鉄断面図を観察すると、まず目を奪われるのがジェットコースターさながらの激しいアップダウンです。水平に掘り進められていると思われがちな線路ですが、実際には地上の起伏や既存構造物を縫うように激しい勾配が連続しています。なぜこれほどまでに複雑怪奇な立体構造が形成されたのでしょうか。

最大の要因は、都市開発の歴史的順序と東京特有の起伏に富んだ地形にあります。1927年に東洋初の地下鉄として開業した銀座線は、道路を上から掘削して埋め戻す「開削工法」が主流だったため、地表面からわずか数メートルの浅い深度（地下1階〜2階レベル）に敷設されました。しかし、昭和中期から平成にかけて丸ノ内線、日比谷線、千代田線と路線網が拡大するにつれ、浅い地下空間は急速に埋まっていきました。

後から建設される路線は、すでに網の目のように張り巡らされた既存の地下鉄トンネル、巨大ビルの基礎杭、網状の上下水道管や共同溝のさらに「下」を通らざるを得ません。結果として、2000年に全線開通した都営大江戸線や2008年開業の東京メトロ副都心線などは、必然的にビル10階分以上に相当する大深度へ潜り込む運命をたどりました。

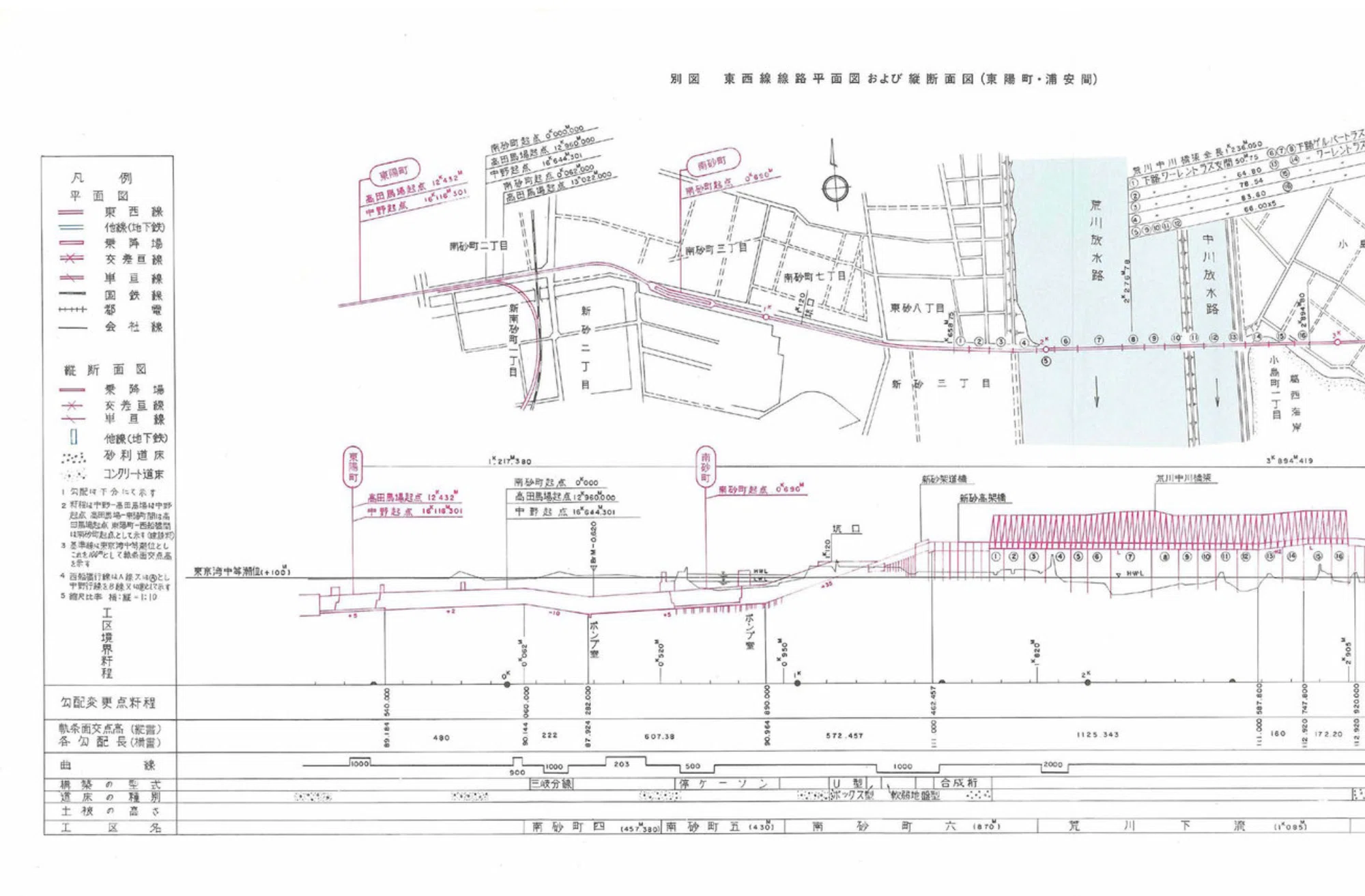

また、有志のクリエイターが各路線の公式記録である「建設史」や内閣府資料を精査し、東京湾平均海面（T.P.：Tokyo Peil）を基準に作成した3Dマップ『東京断面図（tokyo-danmenzu）』などの実証データが示す通り、武蔵野台地の突端にあたる西側の高台（新宿・渋谷・六本木など）と、東側の低地（銀座・日本橋・浅草など）との間には最大30〜40メートル以上の自然標高差が存在します。地下鉄は単に地下を走るだけでなく、この地表の高低差を克服するために独自の高低差の仕組みを備えて敷設されているのです。

【深さランキング比較】都営大江戸線六本木駅最深部と主要路線の高低差

東京の地下鉄で「最も深い場所」を語る上で欠かせないのが、都営大江戸線六本木駅です。外苑東通りの直下に位置する同駅の1番線（大門・両国方面ホーム）は、地表面からの深さが42.3メートルに達し、日本全国の地下鉄駅の中で最も深い地下に位置しています。地上からホームに到達するまでにエスカレーターを何基も乗り継ぎ、141段もの階段を下る設計は、地下7階〜8階に匹敵する空間です。

しかし、深さの指標には「地表面からの深さ」と、海抜を基準にした「絶対標高（T.P.）」の2種類が存在する点を見落としてはなりません。六本木駅は海抜約32メートルの台地上にあるため、地下約42メートルまで潜っても標高はT.P.-11メートル程度にとどまります。一方、低地帯を走る路線では、地表からの深さはそこまでではなくとも、海抜ゼロメートルを大きく下回る「絶対的な低所」を走行しているケースが多々あります。

路線別の平均深度を比較すると、古い時代に造られた銀座線（平均約9m）や丸ノ内線に対し、都営大江戸線（平均約22m）や副都心線（平均約27m）の深さが際立ちます。駅ホームの深さは、そのまま建設年代を映し出す年輪のような役割を果たしていることが分かります。

【難工事の爪痕】シールド工法難工事の歴史と地下鉄立体交差の真相

断面図のラインが交差する各所には、日本の土木技術者が命懸けで挑んだ難工事の軌跡が刻まれています。初期の地下鉄は道路を封鎖して地面を掘り下げる開削工法で造られましたが、モータリゼーションの進展に伴い地上交通の遮断が不可能になると、地中をモグラのように掘り進むシールド工法が主流となりました。

とりわけ1990年代以降の工事は、既存の鉄道トンネルやビル基礎の基礎杭の間を数センチ単位の間隙で潜り抜ける「針の穴を通すような作業」の連続でした。例えば、東京メトロ南北線と都営三田線が共用する目黒〜白金高輪間や、半蔵門線の水天宮前〜押上間の延伸工事では、高水圧の軟弱地盤や無数に打ち込まれたビルの基礎杭を避けるため、特殊な泥水シールド工法や凍結工法が駆使されました。

極めつけは地下鉄立体交差の現場です。既存路線の運行を1日たりとも止めることなく、そのわずか数十センチ真下を巨大シールドマシンで掘進するという、世界でも類を見ない難工事が随所で成立しました。トンネル直下の地盤を薬液で固め、鋼製の桁で線路を仮受けしながら掘り進めるアンダーピニング工法など、過密都市・東京だからこそ発達した高度な技術が、現在の重層的な立体断面を支えています。

【現場解剖】大手町駅構内図断面図・渋谷駅地下多層構造の現在と霞ケ関駅の秘密

東京の地下迷宮を語る上で避けて通れないのが、3つの象徴的な巨大ステーションの内部構造です。

1. 国内最大級の要塞「大手町駅」の断面レイアウト

大手町駅構内図断面図を展開すると、丸ノ内線（地下1階相当）、東西線（地下2階相当）、千代田線（地下2階相当）、半蔵門線（地下3階相当）、都営三田線（地下3階相当）の計5路線が、広大な敷地の中で高さを違えて複雑に交錯しています。東西に走る路線と南北に走る路線が十字や斜めに立体交差するため、乗り換え客は階段の上り下りを幾度も繰り返す構造となっています。東西線と半蔵門線の間には数百メートルの水平移動に加え多層の上流・下流動線が存在し、まさに地下要塞の名にふさわしいスケールを誇ります。

2. 谷底の多層迷宮「渋谷駅地下多層構造の現在」

渋谷駅はすり鉢状の深い谷底に位置しており、その断面は特異を極めます。かつて地上を流れていた渋谷川の暗渠（地下流路）を大規模に移設した上で、地下3階に東急田園都市線・東京メトロ半蔵門線、そして最深部となる地下5階に東急東横線・東京メトロ副都心線が位置しています。驚くべきことに、日本最古の地下鉄である銀座線は、谷底の低地から見ると「地上3階の高架ホーム」に発着しています。地下鉄が地上3階にあり、私鉄が地下5階にあるという上下逆転の立体構造こそ、渋谷の地形と都市改造の歴史が生んだ最大の断面イリュージョンです。

3. 官庁街の地下中枢「霞ケ関駅地下構造の秘密」

丸ノ内線、日比谷線、千代田線の3路線が乗り入れる霞ケ関駅。ここには長年、「国家の秘密シェルターがあるのではないか」「首相官邸へ直通する地下道が存在する」といった都市伝説が絶えませんでした。実際の断面構造を紐解くと、千代田線ホームは有楽町線連絡線や各省庁ビルの地下基礎を避けるために地下約25メートル付近まで潜っており、3路線が立体的に三角形状を描きながら交差しています。秘密シェルターの存在は俗説に過ぎませんが、災害時の中央官庁間の機能維持や非常用配電ルート、耐震共同溝との綿密な連結が図られている点は、官庁街直下ならではの堅牢なインフラ設計の証拠拠拠といえます。

【実態検証】利用者の生の声と現場目線で見えたリアル

都市工学の結晶として賞賛される東京地下鉄の立体構造ですが、現場を利用する乗客の視点線に立つと、切実な課題が浮き彫りになります。

「六本木駅の大江戸線ホームから地上に出るだけで息が切れる。毎朝の通勤が軽い登山」「大手町駅の乗り換え表示に従って歩いたら10分以上地下道を歩かされた」といった声は、SNSやQ&Aサイトで日常的に投稿されています。特に大江戸線六本木駅や蔵前駅（浅草線と大江戸線が一度改札外に出て地上を約200メートル歩く乗り換え方式）など、立体交差や敷設時期の制約によって生じた「垂直・水平移動の極端な負荷」は、日々の通勤客にとって大きなストレス要因となっています。

さらに深刻なのがバリアフリーと災害時避難のリアルです。深さ30〜40メートルの大深度ホームから地上への避難経路は、停電時にエスカレーターが停止した場合、長大な階段路に依存せざるを得ません。ベビーカー利用者や高齢者、車椅子ユーザーにとって、エレベーターの乗り継ぎルートは極めて限定的であり、迷路のような動線設計が移動時間を倍増させている現実があります。

一般に知られていない盲点とネットの誤解

東京の地下空間に関しては、その見えない構造ゆえに数多くの誤解や都市伝説がネット上で流通しています。ここでは土木的・歴史的事実に基づき、代表的な疑問の真相を整理します。

誤解1：東京の地下鉄は「地下何階まで掘られているのか」？
ビル建築のように地下10階、20階まで無限に掘られていると思われがちですが、旅客用の鉄道駅として最も深いのは六本木駅の地下7階相当（約42m）です。ただし、鉄道以外のインフラに目を向けると、豪雨対策として整備された「神田川・環状七号線地下調節池」などの地下河川は地下約50メートル（ビル15階分相当）の深さに位置しており、地下鉄のさらに下層を巨大なトンネル水路が貫通しています。

誤解2：路線図の交差点はすべて同じ場所で立体交差している？
一般的な平面の路線図では駅同士が十字に重なって見えますが、実際の断面図を見ると、駅の位置が平面的に数百メートル離れていたり、既存のビル基礎を避けるために極端に歪んだS字カーブを描いて上下関係を処理していたりします。駅名が同一であっても、実態は「まったく別の場所にあるトンネル同士を長い通路で強引に繋いでいる」ケースが少なくありません。

【プロの結論】立体空間から読み解く都市構造の教訓と歩行戦略

東京地下鉄の断面構造を理解することは、単なる土木的知的好奇心にとどまらず、都市生活における実用的な「自己防衛」に直結します。乗り換えアプリの示す「乗り換え時間3分」という平面上の計算は、高低差30メートルの垂直移動や混雑時の階段渋滞を十分に織り込んでいないケースが多いためです。

【おすすめできる賢い利用戦略】： 赤坂見附駅（銀座線と丸ノ内線が同じホームで対面乗り換え可能）や表参道駅（銀座線と半蔵門線が同一平面）のような、初期〜中期に計算し尽くされた「神乗り換え構造」を積極的にルート選定に組み込むこと。移動の身体的負荷を劇的に低減できます。

【慎重になるべき要注意エリア】： 大江戸線六本木駅、千代田線国会議事堂前駅、副都心線渋谷駅などの大深度ホームを利用する際は、最低でも10〜15分の時間的バッファーを見込む必要があります。立体断面図を頭に思い描き、「潜る時間」「上がる時間」を意識して行動することが、過密都市東京をストレスなくサバイブするための要諦です。

【東京地下鉄 断面図】に関するよくある質問（FAQ）

Q1：東京の地下鉄で最も深い場所にある駅はどこですか？
A1：地表面からの深さでは都営大江戸線の六本木駅（1番線ホーム）で、深さ約42.3メートル（地下7階相当）です。東京メトロ単独では千代田線の国会議事堂前駅（深さ約37.9メートル）が最も深い位置にあります。

Q2：なぜ銀座線の渋谷駅は地下鉄なのに地上3階にあるのですか？
A2：渋谷の街が深いすり鉢状の「谷」の地形になっているためです。銀座線は浅い地下を通って青山方面の台地から走ってきますが、渋谷の谷に差し掛かる手前でそのまま水平に出ると、谷底の地上よりも高い位置（ビルの3階相当）に飛び出す形になるため、高架駅として設計されました。

Q3：東京地下鉄の立体的な断面図や3Dデータを閲覧できるサイトはありますか？
A3：有志の地図製作者が公式の建設史図面や内閣府のオープンデータをもとに制作したWebサービス『東京断面図（tokyo-danmenzu）』などで、13路線の縦断面や海抜（T.P.）との位置関係をブラウザ上で3D回転・走行シミュレーションしながら直感的に確認できます。

Q4：地下鉄トンネル同士が衝突しないよう、どのように立体交差を設計したのですか？
A4：先行するトンネルの建設記録をミリ単位で測量し、シールドマシンをコンピューター制御で誘導しながら、既存路線の真下や隙間をわずか数メートルの離隔で通過させました。交差部の地盤を薬剤で固める薬液注入や、線路を仮受けするアンダーピニング工法など、日本の最高峰の土木技術が駆使されています。

まとめ：今後の動向と失敗しないための判断基準

東京の地下鉄断面図は、限られた国土と過密都市の中で移動空間を追求し続けた日本のインフラ開発史そのものです。浅い地表から始まり、やがて大深度へと重層的に拡張された13路線は、現在も進化を続けています。有楽町線の豊洲〜住吉間の延伸や、品川駅への地下鉄新線乗り入れ計画など、未来の東京地下空間にはさらに新たな立体レイヤーが加わろうとしています。

普段は何の気なしに通過しているトンネルやホームの足元・頭上には、幾重にも重なるレールと人々の営みが息づいています。断面図という縦のパースペクティブを持つことで、見慣れた日常の移動は、世界最先端の土木遺産を巡る壮大な探検へと姿を変えるはずです。 （出典: 東京地下鉄 断面図（Yahoo!ニュース））
